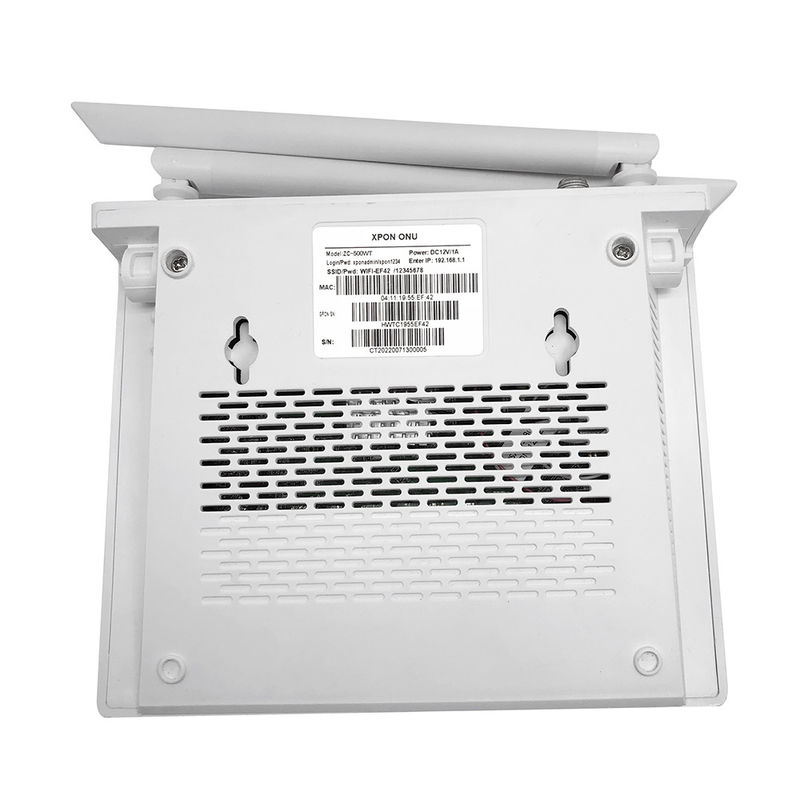

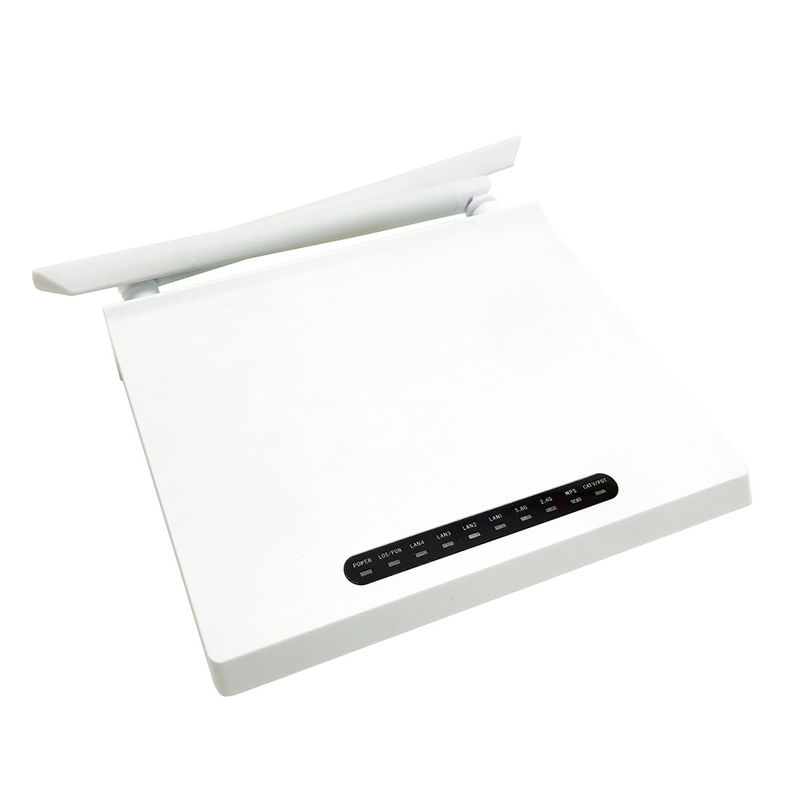

ZIKUN XPON ONU ZC-500WT با 1GE 3FE Wifi WDM AGC CATV ONT
ZC-500WT یک ترمینال شبکه نوری دو حالته (XPON) است که از سوئیچینگ خودکار بین حالت های GPON و EPON پشتیبانی می کند و برای سناریوهای فیبر به خانه (FTTH) طراحی شده است.این می تواند خدماتی برای Catv Video، IPTV Video و دسترسی به اینترنت پرسرعت ارائه دهد.
ZC-500WT مطابق با استاندارد ITU-T G.984/G.988 و استاندارد IEEE802.3ah است، دارای رابط های تطبیقی GE 10Mbps/100Mbps/1000Mbps، مطابق با استانداردهای IEEE802.3-2005.این دستگاه دارای 1* GE+3FE، 1CATV RF و 2*2 11n وای فای است.
|
رابط GPON (NNI): 1 x PON رابط + WDM + AGC
|
|
پورت نوری
|
حالت GPON/EPON سازگار است استانداردهای GPON ITU-T G.984/G.988، پشتیبانی از سازگاری عقب با IEEE 802.3ah EPON
فیبر تک حالته
|
|
کانکتور نوری
|
SC/APC
|
|
دریافت حساسیت
|
-28dBm؛ گیرنده نوری CATV (1550nm): -18dBm
|
|
توان نوری اضافه بار
|
-8 dBm؛ گیرنده نوری CATV (1550 نانومتر): + 2dBm
|
|
انتقال قدرت نوری
|
0.5 ~ 4dBm
|
|
نرخ انتقال
|
GPON: 2.488 گیگابیت در ثانیه پایین دست.1.244 گیگابیت در ثانیه بالادست EPON: 1.25 گیگابیت در ثانیه پایین دست، 1.25 گیگابیت در ثانیه بالادست
|
|
طول موج
|
دریافت (پایین): 1490 نانومتر؛ انتقال (بالا): 1310 نانومتر طول موج شخص ثالث (گیرنده نوری CATV): 1550 نانومتر
|
|
WDM
|
1490/1310 نانومتر + 1550 نانومتر
|
|
AGC
|
+2~-7dBm/-4~-13dBm/-5~-14dBm
|
|
رابط شبکه کاربر (UNI): 1GE+3FE+1CATV+WIFI
|
|
|
حذف تگ‌ها و برچسب‌های VLAN مبتنی بر پورت اترنت
|
|
VLAN شفاف و تجمع
|
|
یادگیری آدرس مک
|
|
تطبیق خودکار 10 مگابیت بر ثانیه، 100 مگابیت بر ثانیه یا 1000 مگابیت بر ثانیه
|
|
|
IEEE 802.11 b/g/n
|
|
2 × 2 MIMO
|
|
بهره آنتن: 5 dBi، دو آنتن خارجی
|
|
سرعت رابط هوا: 300 مگابیت بر ثانیه
|
|
SSID های متعدد
|
|
|
رابط CATV: خروجی RF، - 5 رابط نر F-Type
|
|
فرکانس RF: 47 مگاهرتز ~ 1000 مگاهرتز
|
|
اهرم خروجی RF: ≥ 80dBuV (-7dBm ورودی نوری)
|
|
کاهش انعکاس نوری: ≥45dB
|
|
MER: ≥32dB (-14dBm ورودی نوری)، ＞35 (-10dBm)
|
|
امپدانس RF: 75Ω
|
|
عملکرد محصول
|
|
|
ITU-T G.984.1-4
|
|
ITU-T G.988
|
|
32 پورت TCONT / 256GEM
|
|
حداقل 8 صف خروج در هر TCONT
|
|
VLAN یا VLAN به اضافه حالت نگاشت سنگ اولویت
|
|
نظارت بر عملکرد: پورت eth/Gem
|
|
نفس نفس زدن
|
|
|
یادگیری MAC (SVL) / پیری
|
|
پشتیبانی از حداکثر طول فریم تا 1518 بایت
|
|
برچسب گذاری VLAN برای بسته های بدون برچسب
|
|
پشتیبانی از VLAN 1-4094
|
|
VLAN شفاف/ترجمه
|
|
|
PPPoE/Static IP/DHCP/Static IP/Bridge
|
|
NAT/NAPT
|
|
پورت حمل و نقل
|
|
ALG، UPnP
|
|
سرور DDNS / DNS / سرویس گیرنده DNS
|
|
دو پشته IPv6/IPv4 و DS-Lite
|
|
مسیرهای ایستا/پیش فرض
|
|
چندین سرویس در یک پورت WAN
|
|
RIPv2 با حالت غیرفعال
|
|
|
IGMP v2 (RFC 2236) و IGMP v3 (RFC 3376)
|
|
IGMP snooping و IGMP Proxy
|
|
MLD v1/v2
|
|
|
پشتیبانی از 8 صف با اولویت دقیق
|
|
محدودیت نرخ پورت اترنت
|
|
اولویت 802.1
|
|
SP/WRR/SP+WRR
|
|
طبقه بندی جریان خدمات
|
|
|
دیواره آتش
|
|
فیلتر MAC/Port/URL
|
|
|
OMCI/OAM/TR069
|
|
رابط کاربری وب (Http توسط LAN-Side و WAN-Side)
|
|
Telnet (Telnet توسط LAN-Side و WAN-Side)
|
|
مدیریت پورت CATV RF در OLT (غیرفعال/فعال کردن پورت CATV RF)
|
|
مدیریت SSH با دستورات CLI
|
|
عملکرد فیزیکی
|
|
وزن
|
حدود 400 گرم
|
|
دمای کاری
|
0°C ~ 45°C
|
|
رطوبت کاری
|
RH 5% تا RH 95% (غیر متراکم)
|
|
ورودی آداپتور برق
|
100–240 ولت AC، 50/60 هرتز
|
|
منبع تغذیه سیستم
|
12 ولت DC، 1 آمپر
|
|
مصرف برق
|
<6W
|
|
پیکربندی سیستم
|
|
تراشه اصلی
|
ZTE ZXIC ZX279127@800Mhz
|
|
رم
|
256 مگابایت
|
|
فلاش
|
256 مگابایت
|
|
تراشه وای فای
|
MTK MT7603
|
