فیبر نوری اسپلیتر درج نوع شکاف نوری با اتصالات SC UPC
توضیحات محصول
دو نوع تقسیم کننده PLC وجود دارد که 1xN و 2xN هستند.سیگنال های نوری را به طور یکنواخت از یک یا دو ورودی به چند خروجی تقسیم می کند.اسپلیتر را می توان در جهت معکوس کار کرد تا چندین سیگنال را در یک فیبر یا دو فیبر ترکیب کند.شماره گذاری با علامت گذاری دائمی در هر خروجی برای سهولت شناسایی پورت برچسب گذاری می شود.
مزیت توزیع نوری یکنواخت، تلفات درج کم، تلفات قطبی کم، تلفات برگشتی بالا، قابلیت اطمینان بالا، پایداری بالا و غیره است. سبک اتصال فیبر نوری دارای FC، SC و LC است.
پارامتر فنی
| مشخصات مدل | طبقه بندی مدل | اندازه خارجی(میلی متر) |
| CP-PLC41 (SC) | درج نوری 1:4، کانکتور SC/UPC | 130×100×25 |
| CP-PLC41 (LC) | درج نوری 1:4، کانکتور LC/UPC | 130×100×25 |
| CP-PLC81 (SC) | درج نوری 1:8، کانکتور SC/UPC | 130×100×25 |
| CP-PLC81 (LC) | درج نوری 1:8، کانکتور LC/UPC | 130×100×25 |
| CP-PLC161 (SC) | درج نوری 1:16، کانکتور SC/UPC | 130×100×50 |
| CP-PLC161 (LC) | درج نوری 1:16، کانکتور LC/UPC | 130×100×50 |
| CP-PLC321 (SC) | 1:32، کانکتور SC/UPC درج نوری | 267×100×50 |
| CP-PLC321 (LC) | درج نوری 1:32، کانکتور LC/UPC | 267×100×50 |
| CP-PLC641 (LC) | درج نوری 1:64، کانکتور LC/UPC | 267×100×100 |
| CP-PLC641 (SC) | درج نوری 1:64، کانکتور SC/UPC | 267×100×100 |
| CP-PLC1281 (SC) | درج نوری 1:128، کانکتور SC/UPC | 404×100×100 |
2×N ویژگی های نوری شکاف نوری PLC
| پارامتر | واحد | فهرست مطالب | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| پهنای باند کاری | نانومتر | 1260 تا 1610 | ||||||
| از دست دادن درج | دسی بل | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| از دست دادن مربوط به پلاریزاسیون | دسی بل | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 |
| یکنواختی | دسی بل | ≤0.8 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| برگشت ضرر | دسی بل | ≥55 | ||||||
| جهت دهی | دسی بل | ≥55 | ||||||
| دمای کار/ذخیره | ℃ | -40+85 | ||||||
1×N ویژگی های نوری شکاف نوری PLC
| پارامتر | واحد | فهرست مطالب | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| پهنای باند کاری | نانومتر | 1260 تا 1610 | ||||||
| از دست دادن درج | دسی بل | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| از دست دادن مربوط به پلاریزاسیون | دسی بل | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| یکنواختی | دسی بل | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| برگشت ضرر | دسی بل | ≥55 | ||||||
| جهت دهی | دسی بل | ≥55 | ||||||
| دمای کار/ذخیره | ℃ | -40+85 | ||||||

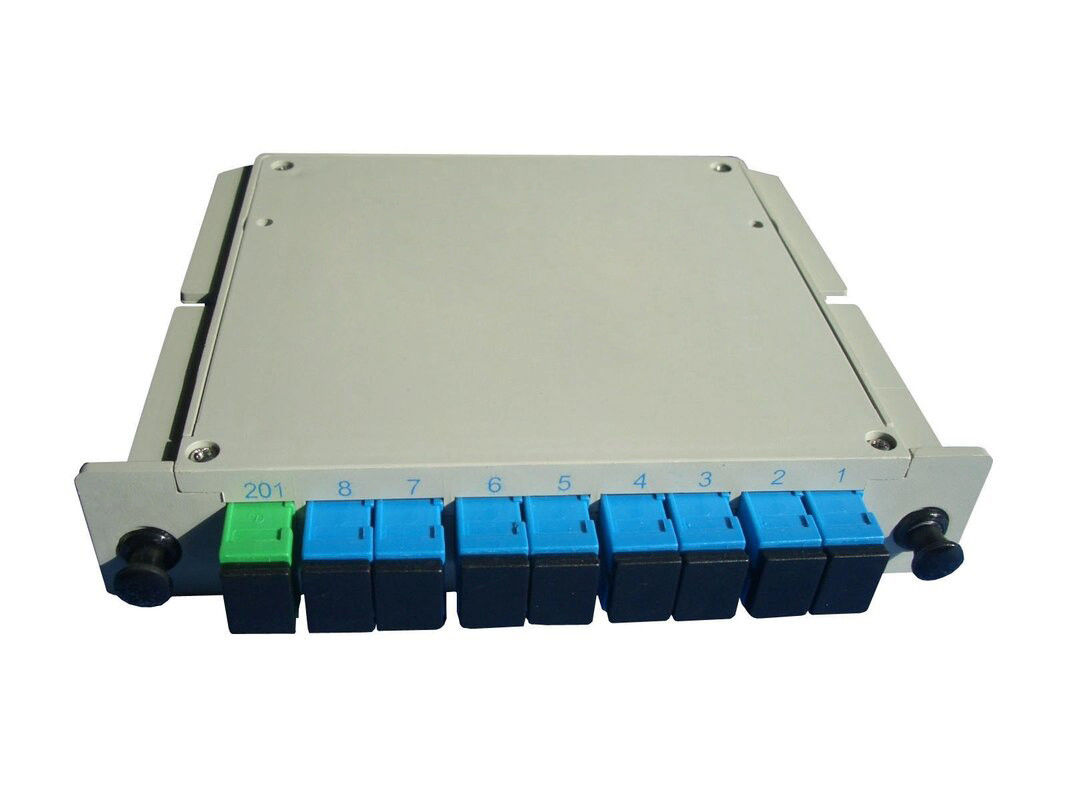

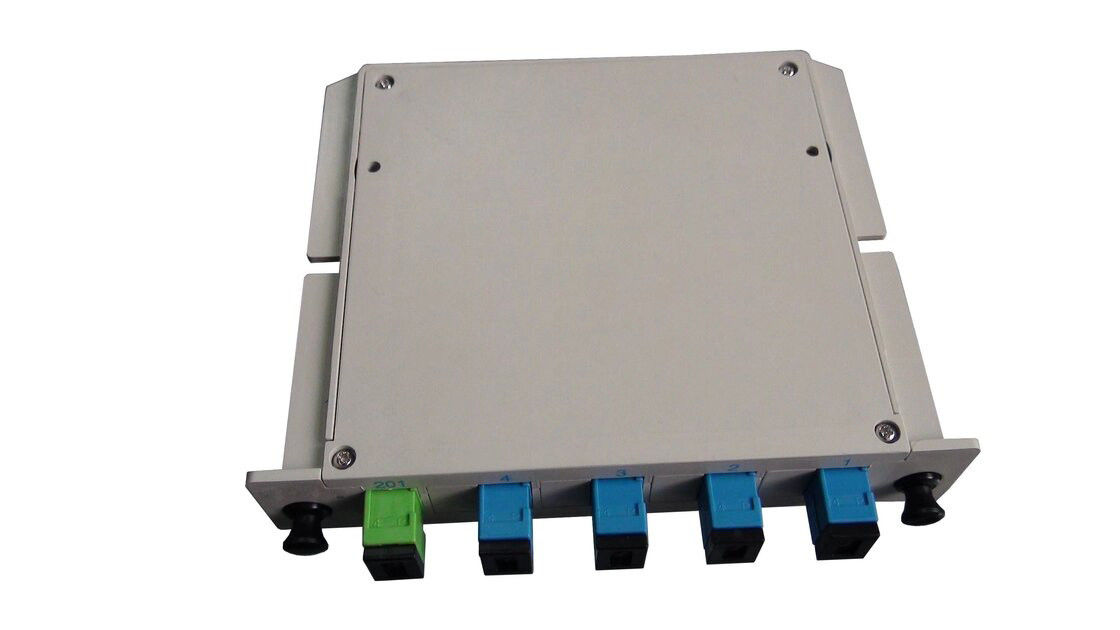

تصویر محصول
